吸塵車結構、功能概述

（一）適用范圍

1. 城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、煤礦及水泥廠等的日常清潔工作。

2. 工地、廠區等干道的清洗、清掃。

（二）結構組成部分

吸塵車行走部分等組成。包括二類汽車底盤、副梁、副發動機、風機、離合器、清水箱、副發機機倉、垃圾箱、掃盤、吸盤、后滾刷、馬達、液壓系統、電控系統、水路系統、氣路系統、后噴霧、裝置等組成。

（一）主要技術參數

后置兩掃盤，后置吸盤帶滾刷。西門子控制開關，海德瑞沃電磁閥組，免維護自動離合器，新西山電子隔膜水泵，免維護離心式風機，碳鋼垃圾箱容積5方，高精度垃圾箱過濾系統，進口脈沖閥，手動泵應急系，全新結構設計，只為提供更好的產品。

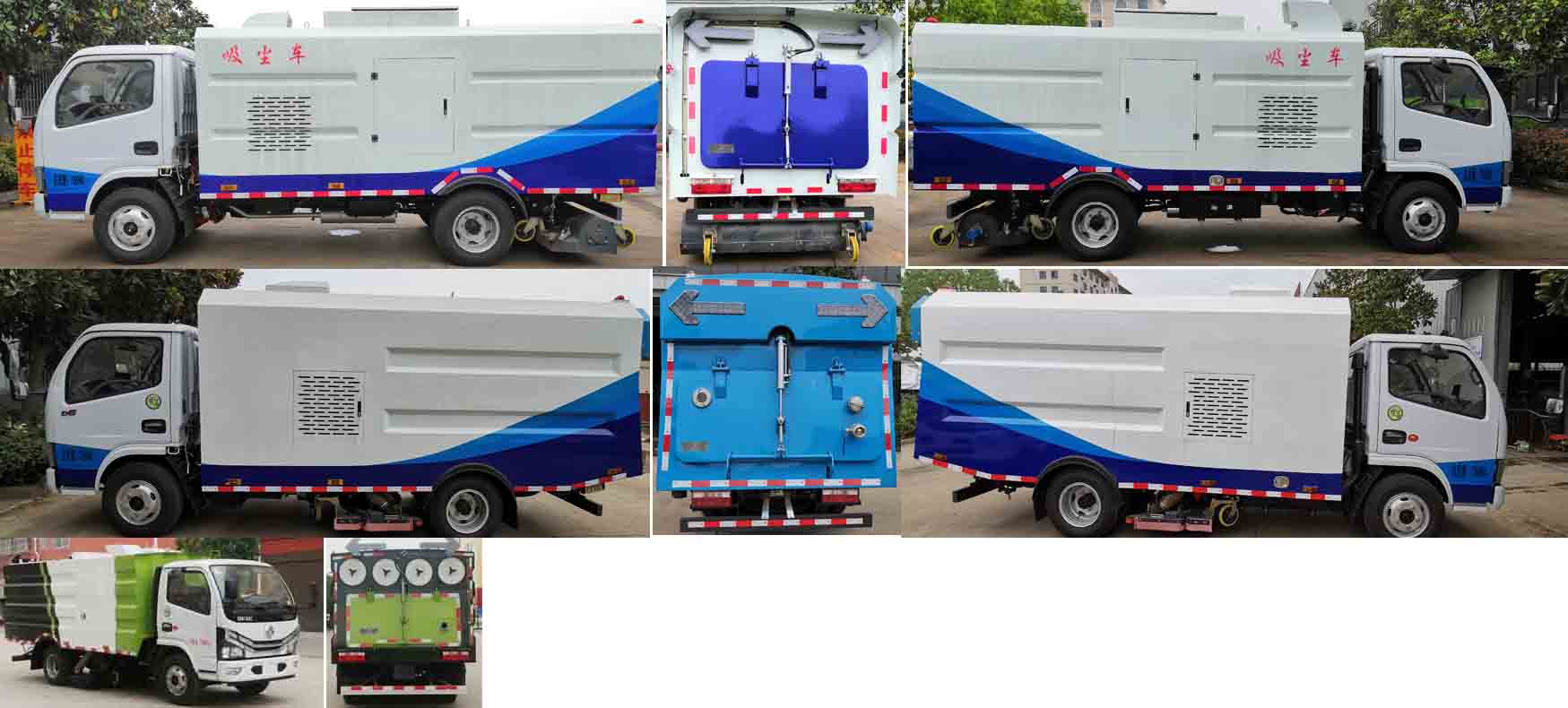

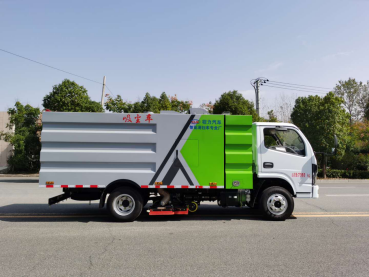

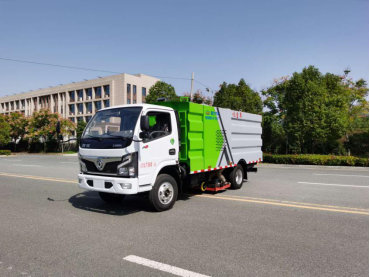

  該吸塵車是采用東風型國六二類原廠汽車底盤改裝,加裝副發動機、風機、水箱、垃圾箱、后置吸盤帶滾刷，工作視頻探頭，自動脈沖清理功能，液壓系統、專用裝置電控系統和副車架等改裝而成。

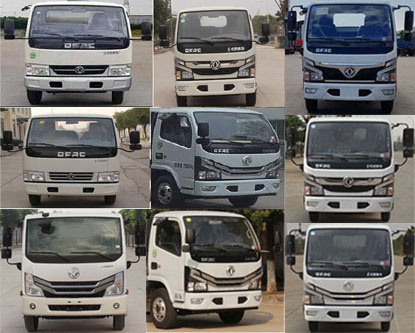

     1、采用東風原廠底盤國六全柴115馬力，軸距3308，5檔變速箱，7.00R16鋼絲胎，原廠空調，ABS（可選其它）

     2、副發動機采用性能強勁的玉柴102馬力發動機。

     3、自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、采用大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。

5、垃圾箱容積5m3，內部加裝進口防水材料濾筒，能有效地對樹葉，石子，灰塵進行粗細處理，廂體采用傾翻卸料。

6、主吸盤的寬度達到2200mm。4個高度可調的吸嘴輪，能方便調整和保證吸盤與路面間合理間隙，加置后滾掃從而達到更好的吸塵效果，清潔效率更高。

7、自動脈沖清理功能，副機帶打氣泵和容積氣罐，達到一定氣壓時，開起脈沖反吹裝置，對箱體內濾筒進行反吹震動，使工作中的濾筒不容易堵塞，有效提高吸力，從而能達到更好的清洗效果，電腦控制，可調脈沖間隔時間。

8、駕駛室手動按鈕式液壓系統驅動主吸盤升降、左右副吸盤驅動、脈沖清理功能、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。

    9、駕駛室內裝有顯示屏，當車輛工作時可以對車輛后主吸盤進行監視，讓工作無死角，使駕駛員更加便利，更高效。

    10、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

11、采用高品質液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。

    12、液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。

    13、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

    14、非不銹鋼件經電泳防銹處理，經久耐用。

    15、副架承重梁用方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

16、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計.
